Проект рентген кабинета — это не просто набор чертежей, а комплексная инженерно-техническая документация, которая превращает обычное помещение в безопасное и легальное пространство для работы с источниками ионизирующего излучения (ИИИ). Он включает в себя архитектурно-планировочные решения, точный расчёт радиационной защиты, схемы инженерных сетей и технологическую расстановку оборудования. Наличие грамотно разработанного проекта — обязательное условие для успешного прохождения экспертизы Роспотребнадзора, получения санитарно-эпидемиологического заключения (СЭЗ) и последующего лицензирования медицинской деятельности.
Наша компания имеет все необходимые лицензии для выполнения проектных работ любой сложности. Мы разрабатываем документацию в строгом соответствии с актуальными требованиями СанПиН, СП, НРБ и техническими регламентами ведущих мировых производителей оборудования, гарантируя прохождение государственной экспертизы и отсутствие переделок на этапе строительства.
Наименование объекта, адрес, основание для проектирования, количество кабинетов и аппаратов
СанПиНы, СП, ФЗ, ГОСТы, МУ, ТУ и требования вендоров
Перечень оборудования, расположение, комплектация и характеристики
Мощность, автоматы, кабели, заземление, прокладка, ИБП и ЛВС
Параметры для расчёта стационарной защиты, доп. защита и свинц. экв. средств стационарной защиты
Описание строительных конструкций, требования к бетонным основаниям и кабельным каналам
Кратность воздухообмена, температурный режим, влажность и тепловыделения
СИЗ, радиационный контроль, техника безопасности и охрана труда
Световая и звуковая сигнализация, видеонаблюдение с переговорным устройством
Огнетушители, их тип и расположение
Обращение с отходами, демонтаж и вывоз рентгеновских трубок
Проверки, журналы доз и инструментальный контроль

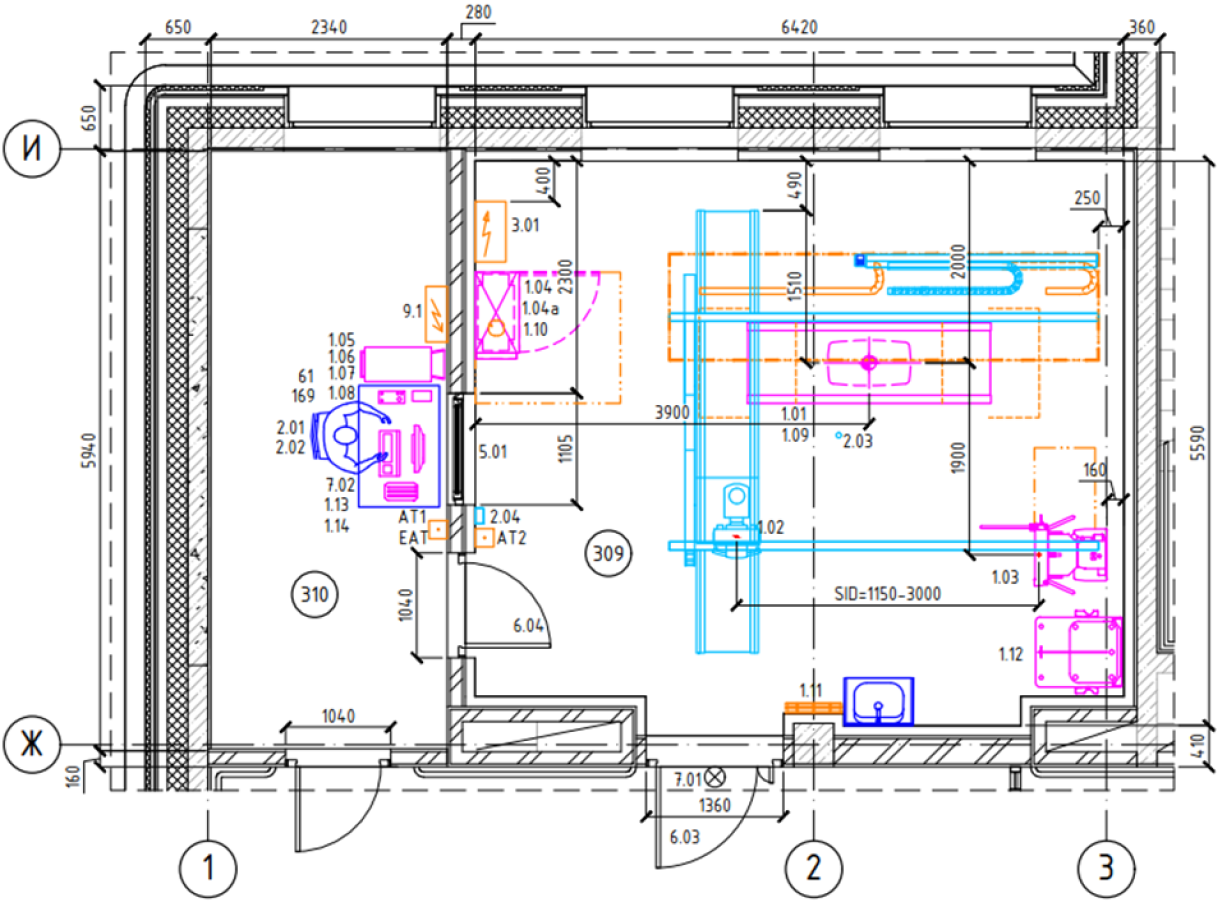

Расстановка оборудования, мебели и средств стационарной защиты с указанием габаритов помещений, привязок и размеров проёмов.

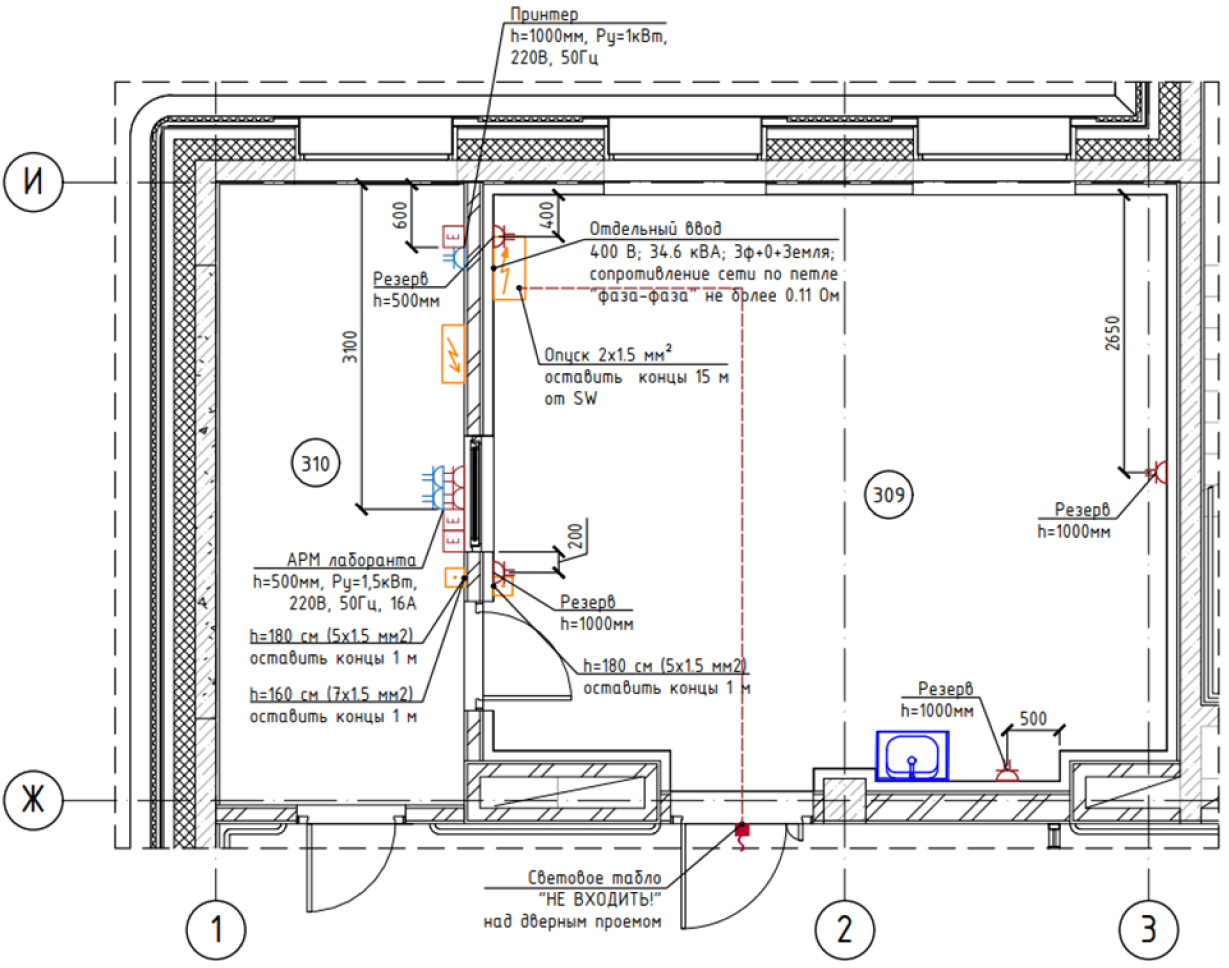

Точки подключения силового электропитания, схемы защитного заземления, точки подключения слаботочных сетей (Ethernet/RJ45 для PACS и удалённого сервиса) и резервные розетки для монтажных работ.

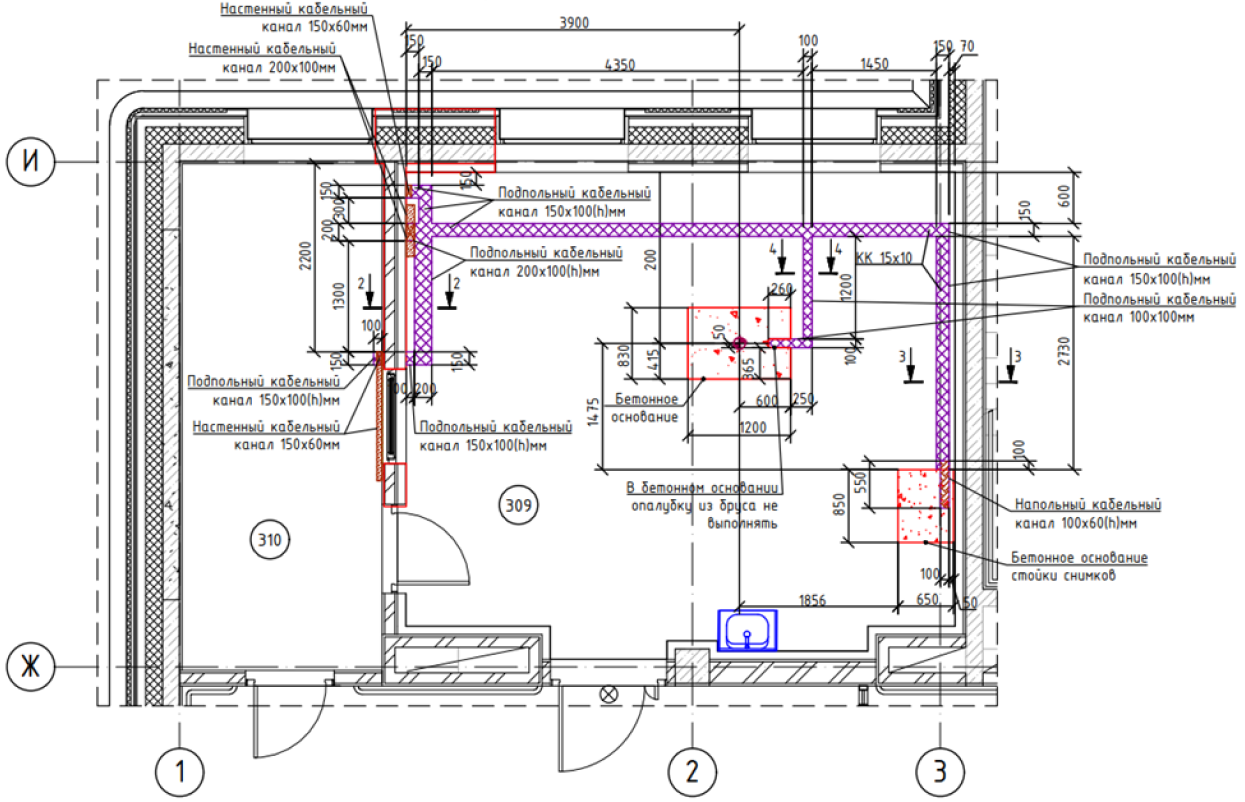

Габариты и привязки бетонных оснований под оборудование, трассы и сечения подпольных кабельных каналов (оснащённых съёмными крышками), отверстия для прокладки кабелей между процедурной и пультовой. Учтены требования к несущей способности перекрытий и компенсации отклонений горизонта основания.

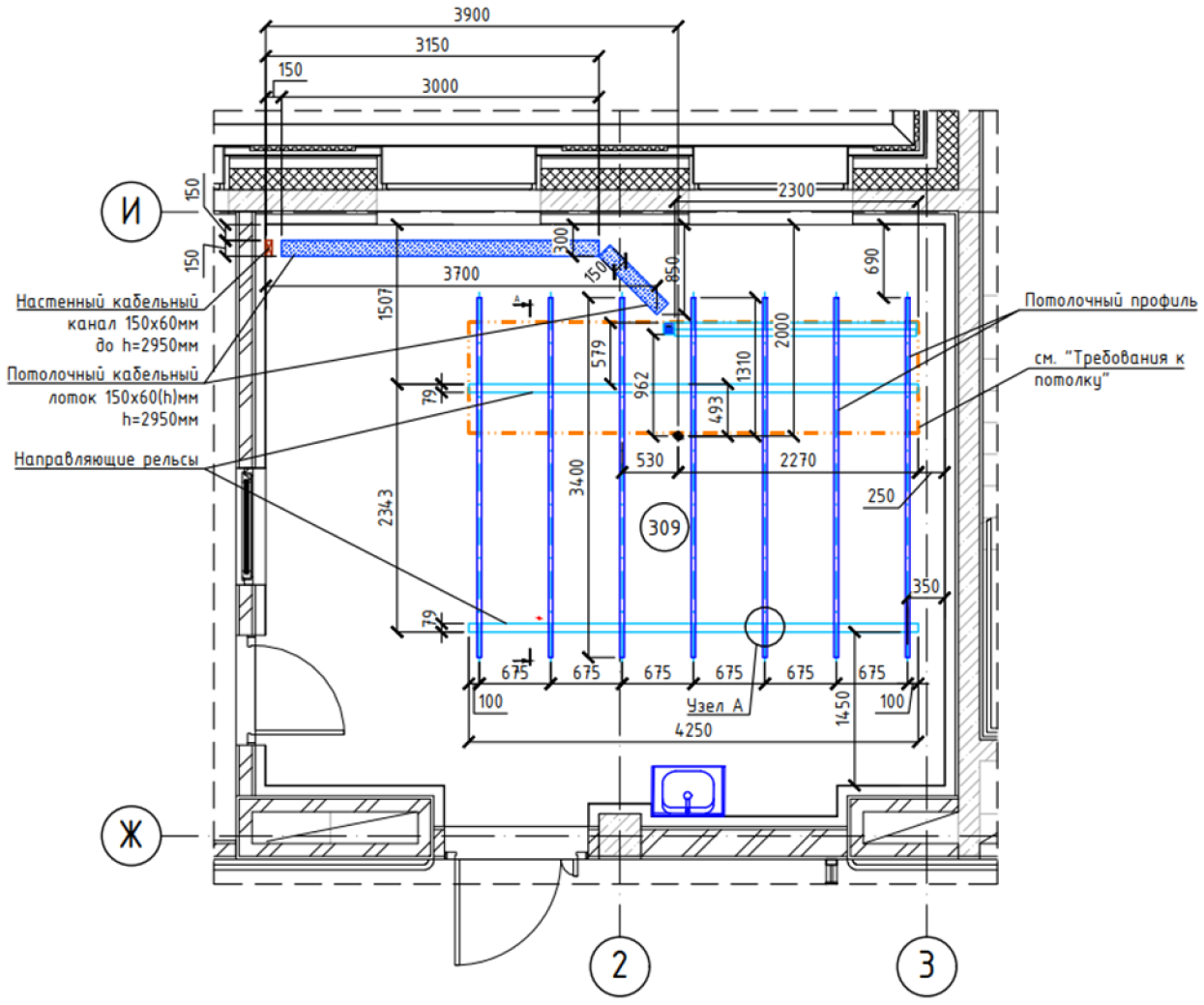

Привязки подвесных конструкций и закладных деталей, трассы потолочных кабельных каналов и зоны усиления перекрытий под оборудование (согласно требованиям вендоров).

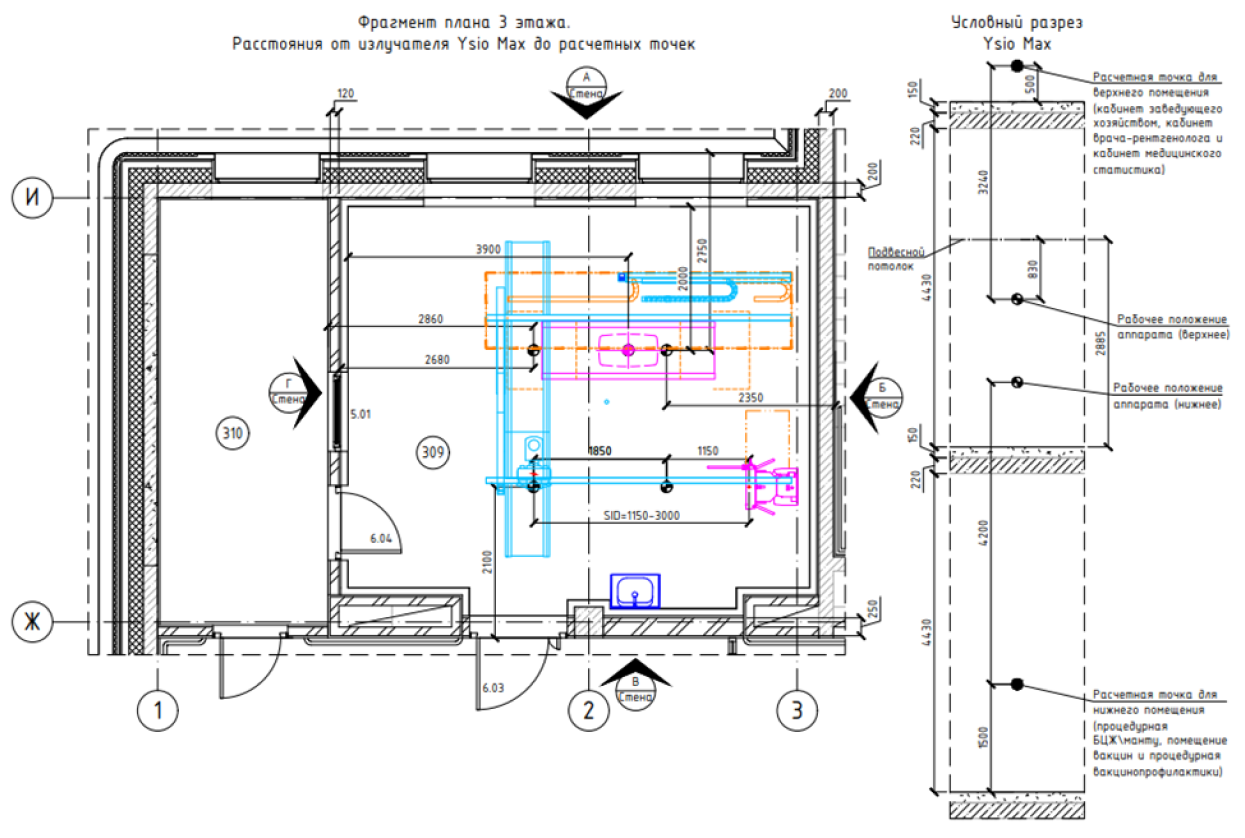

План с обозначением стен и расстояний, необходимых для выполнения расчёта стационарной защиты. Схематичный разрез для определения расстояний по вертикали.

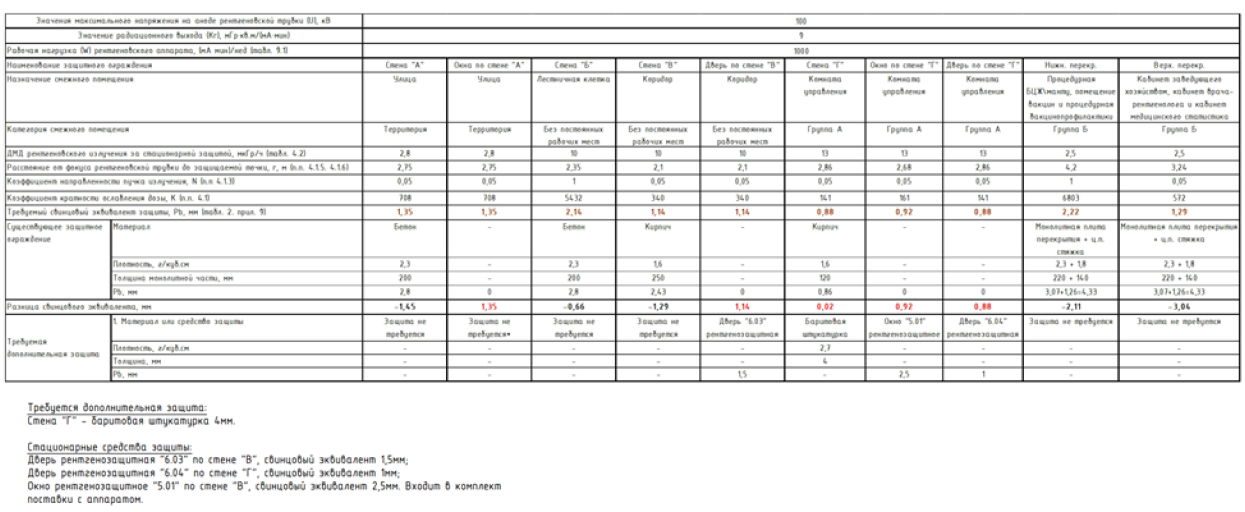

Расчёт с указанием существующих ограждающих конструкций, смежных помещений, расстояний до расчётных точек и требований по дополнительной защите строительных конструкций и средств стационарной защиты.

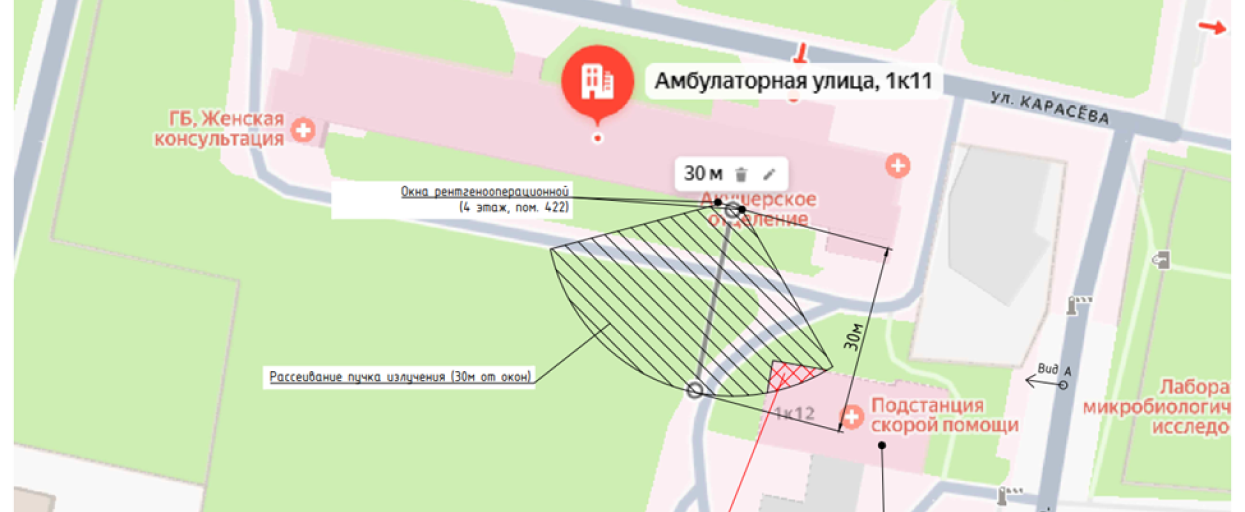

План с указанием расстояний до ближайших зданий. При наличии зданий или строений на расстоянии менее 30 м окна процедурной экранируются средствами защиты на высоту не менее 2 м от пола.
Эффективная защита от излучения — это не просто «сделать потолще». Это баланс между стоимостью материалов, скоростью монтажа, сложностью работ и габаритами помещений. Для каждого рентгеновского кабинета мы подбираем оптимальный вариант защиты на основе расчётов и условий объекта.
Стоимость
Сложность
Скорость
Стоимость
Сложность
Скорость
Стоимость
Сложность
Скорость
В маленьких кабинетах, где каждый сантиметр на счету, часто выгоднее использовать свинец или панели, чтобы не «съедать» полезную площадь толстыми перегородками и слоем штукатурки.
Если сроки горят — рекомендуем панели (сухой монтаж без ожидания высыхания). Если есть запас времени — оптимальна баритовая штукатурка как самый экономичный вариант.
На криволинейных поверхностях, в узлах примыкания дверей и окон, при реконструкции действующих объектов чаще применяем комбинированные решения (свинец + панели).
Для объектов с ограниченным бюджетом (госзакупки, социальные учреждения) базовым решением остаётся баритовая штукатурка с локальным усилением свинцом в критических точках.
Перечень документов изложен в прил. 3 к СанПиН 2.6.4115-25
На размещение ИИИ, результаты санитарно-эпидемиологической экспертизы
На рентгеновский аппарат и вспомогательное оборудование
При вводе в эксплуатацию и ремонтных работах
Дозиметрии, эксплуатационных параметров, испытаний СИЗ, планирования рентгенотерапии
При наличии систем
УЗО, заземление, проводка, автоматические выключатели
Утверждённая руководителем
Радиационного контроля
В случае радиационной аварии
На рентгеновский аппарат
Обучения персонала (в т.ч. электронные)
Журнал, лист учёта, база данных
Обращайтесь по контактам ниже. Консультация бесплатная.
